在細沙回收機中旋流器也叫水力旋流器，砂石分離器、砂石分離機等名稱，是細沙回收機非常重要的配件之一，可以說沒有旋流器的話，細沙回收機就無法將細顆粒物有效的分離回收，所以，細沙回收機旋流器是非常重要的存在。

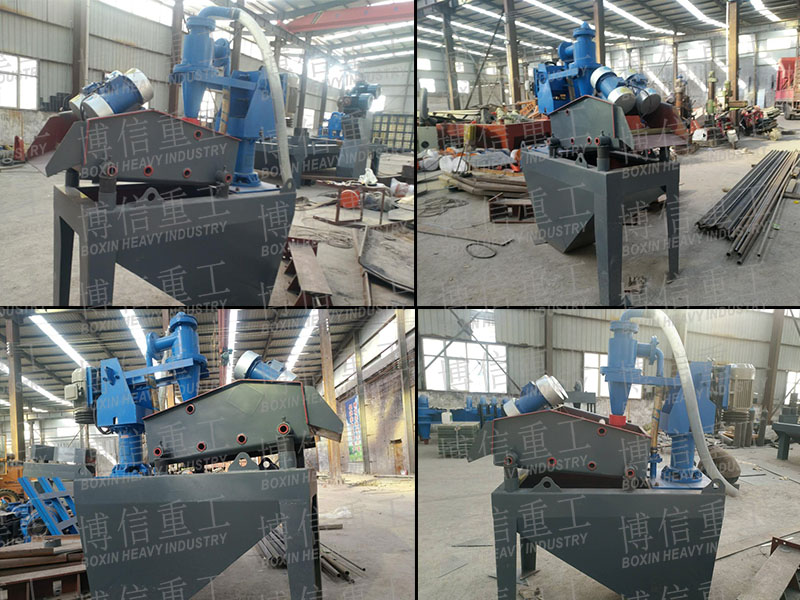

細沙回收機

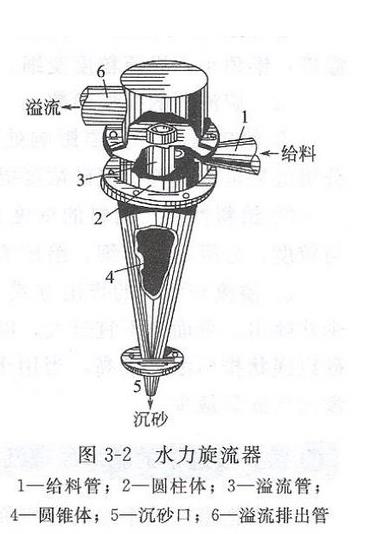

細沙回收機旋流器內部結構圖

　　水力旋流器的結構如圖所示。其下部是一圓錐形殼體2，上部連接一圓柱形殼體l，圓柱殼體上口封死，中間有一層底板，底板中央插入一短管溢流管5，在底板下部沿圓柱殼麵的切線方向連接有給礦管3，在底板之上沿殼體切線方向連接有溢流排出管6，錐體*下端有可更換的沉砂嘴4。水力旋流器多用耐磨鑄鐵製造，為減低殼體內壁的磨損速度，還常用輝綠岩鑄石、耐磨橡膠等耐磨材料做襯裏。

細沙回收機旋流器的結構圖

　　水力旋流器的規格以圓柱體的直徑表示。圓錐的錐角可以不同，一般*小為10°、*大為45°。

細沙回收機旋流器工作原理

　　細沙回收機水力旋流器的工作原理：礦漿在壓力作用下經給礦管沿柱體切線方向進入殼體，在殼內做回轉運動，礦漿中的粗顆粒(或密度大的顆粒)因受到較大的離心力而進入回轉流的外圍，並同時隨礦漿流向下流動，*終由底部沉砂嘴排出成為沉砂；細顆粒所受離心力較小，處於回轉流中心並隨液流髑上運動，*後由溢流管排出成為溢流。

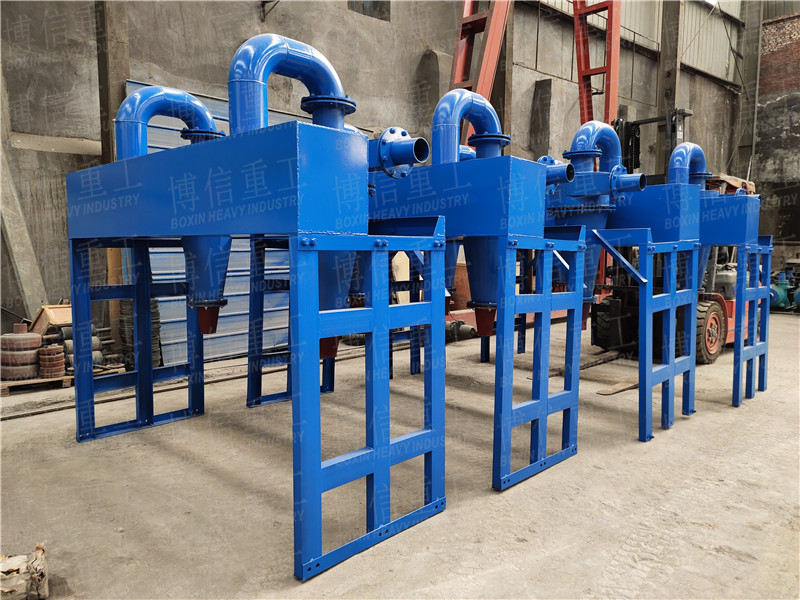

細沙回收機旋流器

　　水力旋流器在選礦中主要用於：①在磨礦回路中作為分級設備，尤其是作為細磨的分級設備。②對礦漿進行脫泥、濃縮。③重介質旋流器是常見的重介質分選設備。

細沙回收機旋流器結構特點

　　1.在處置相同的物料、相同的操縱條件下，分級溢流細度相對進步20％-30％。

　　2.在取得相同的溢流細度時，分級服從至少進步10％以上。生產實踐中，效率高分級旋流器的分級服從*高可進步27％。

　　3.可用大直徑效率高旋流器替代小直徑平凡旋流器，能到達相同的溢流細度。

　　4.能量消耗低，效率高分級旋流器可在較低的壓力下丁作，能包管分級結果。
